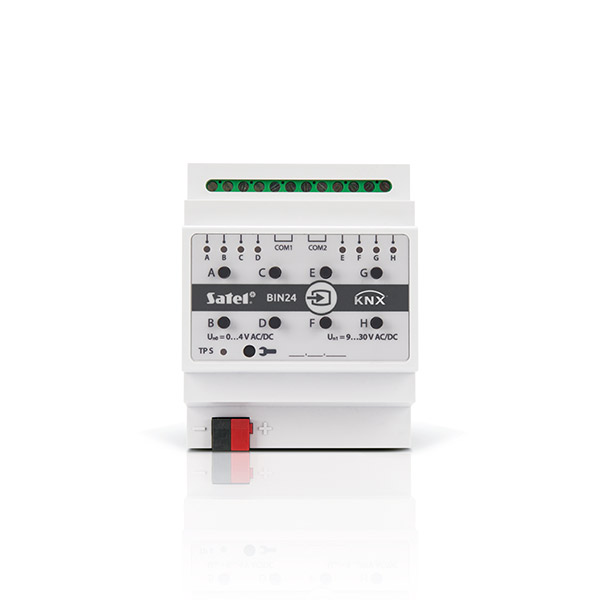

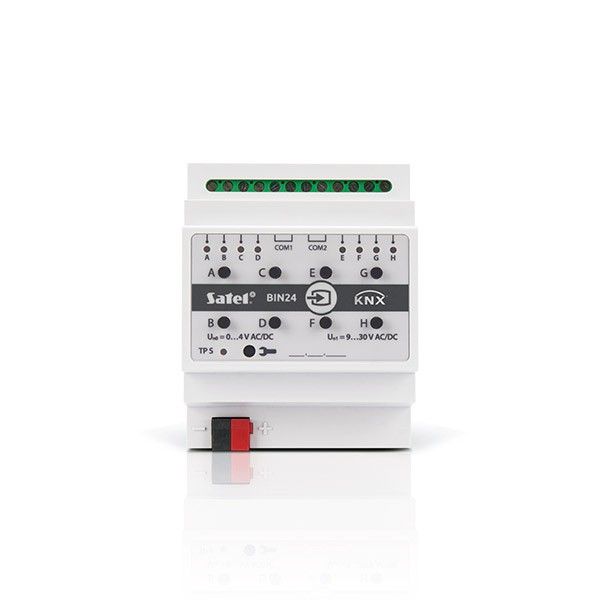

Satel KNX-BIN24 Universal-Binäreingangsmodul
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Aufgrund einer technischen Störung sind wir leider bedingt nur per E-Mail erreichbar. Somit kommt es auch zu Lieferverzögerungen. Wir hoffen das dies schnellstmöglich behoben ist und bitten um Ihr Verständnis.
- Artikel-Nr.: SATEL_KNX-BIN24
KNX-BIN24 ist ein universelles Binäreingangsmodul, welches ermöglicht, elektrische Signale (Spannungssignale) in Steuertelegramme für andere KNX-Geräte umzuwandeln. Diese Signale können durch konventionelle Taster zur Ein-/Ausschaltung (z.B. des Lichts) oder durch Potentialkontakte verschiedener Arten von Sensoren zur Erfassung unterschiedlicher physikalischer Größen (z.B. Temperatur) erzeugt werden.
Das Modul verfügt über 8 physikalische Eingänge, was ermöglicht, 8 unabhängige Signale mit dem Wert von 0 bis 30 V DC und AC zu unterstützen.
- Kommunikation mit dem KNX-Bus über integrierte Busanschlussklemme
- definierbare Polarität der Kanäle (NO / NC)
- Möglichkeit, die Zeit des kurzen und langen Tastendrucks zu konfigurieren
- virtuelle Kanäle, die das Empfangen von 1-Bit-Telegrammen von anderen Geräten aus dem KNX-Bus ermöglichen
- virtuelle Logikkanäle zur Herstellung logischer Verknüpfungen zwischen den Kanälen des Moduls
- virtuelle Timer-Kanäle zur Herstellung zeitlicher Verknüpfungen
- Möglichkeit, 20 Funktionsblöcke zu definieren, die eine von den verfügbaren Funktionen ausführen:
- Schalten / Werteinsteller
- Flanke
- Dimmer
- Rollladen
- Sequenz
- Zähler
- Szenenkontroller
- Möglichkeit, jeden Funktionsblock mithilfe eines beliebigen Kanals zu steuern
- Steuerung mehrerer Funktionsblöcke mit einem Kanal
- Steuerung von Beleuchtung und Rollläden mithilfe 1 oder 2 Taster (Kanäle)
- Möglichkeit, die Szene von einem beliebigen Kanal mit 8-Bit-Befehlen aufzurufen
- manuelle Steuerung des Zustands der physikalischen Kanäle mithilfe der Tasten am Gehäuse
- LEDs zur Anzeige des Zustands von physikalischen Kanälen
- Konfiguration des Moduls mithilfe der ETS-Software
- Möglichkeit der Montage auf einer DIN-Hutschiene (35 mm)
Firma SATEL sp. z o.o. ist ein privates Unternehmen mit 100 % polnischem Kapital, das sich mit der Entwicklung, Herstellung und Vertrieb von hochwertigen elektronischen Alarmanlagen befasst. Die Produktpalette von SATEL umfasst hauptsächlich Alarmzentralen, Signalgeber, Melder, Leitstellen, Funksteuerungen und Schaltnetzgeräte.
Die Anlagen und die dazugehörige Software basieren auf innovativen Lösungen, die von Grund auf durch das qualifizierte Ingenieur-Team der Forschungsabteilung entwickelt werden. Ständige Investitionen in neue Technologien haben der Firma SATEL die Stellung eines marktführenden Unternehmens verschafft, und die Geschicklichkeit, mit der auf die wechselnden Marktbedürfnisse eingegangen wird, führt zur Entwicklung des Know-hows und zur Verbesserung der Lebensqualität der Benutzer unserer Produkte.
Der Fertigungsprozess verläuft fast zu 100 % automatisch, unter Einsatz einer Fertigungslinie führender Hersteller, wodurch konstante Herstellungsbedingungen und ein höchst zuverlässiges Produkt gewährleistet werden können. Der Einsatz modernster Technologien und die ständige Zusammenarbeit mit den Lieferanten hochwertiger Baugruppen garantiert eine hohe Qualität der technischen Erzeugnisse. Durch die große Kapazität des Maschinenparks und seinen universalen Charakter kann ein sehr attraktives Preis-Leistungs-Verhältnis für alle Produkte erreicht werden.
Um in jeder Fertigungsphase – von der Entwicklung über die Prototypfertigung bis hin zur Serienproduktion – die höchste Qualität zu gewährleisten, muss jedes Produkt eine Reihe von Bedingungen erfüllen. Es wird mehrmals getestet, um optimale Eigenschaften wie Zuverlässigkeit, einfache Installation und Bedienbarkeit zu sichern. Darüber hinaus wird bei SATEL ein zertifiziertes Qualitätsmanagement nach der Norm ISO 9001:2008 angewandt.
Die Produkte von SATEL haben bereits das Vertrauen Tausender Händler, Errichter, Wachschutzunternehmen und Betreiber im In- und Ausland gewonnen. Eine Kette von Vertragshändlern deckt das gesamte polnische Gebiet ab, und die dynamische Entwicklung des Exports ist der beste Beweis für die erfolgreiche Zusammenarbeit mit Partnern aus über 60 Ländern in Europa und Asien.
Wir bieten unseren Kunden kompletten Service und Beratung, Unterstützung für Errichter über eine Hotline, ein technisches Diskussionsforum, direkten Kontakt zur Verkaufsabteilung und die Möglichkeit persönlichen Treffens mit den Vertretern und der Geschäftsleitung der Firma auf Fachmessen. Alle Hinweise von unseren Kunden werden laufend analysiert und bilden so einen starken Ansporn für die Weiterentwicklung und Verbesserung der Erzeugnisse.
Seit der Entstehung im Jahre 1990 entwickelt sich das Unternehmen ständig weiter. Aus diesem Grunde steigt auch die Anzahl der Beschäftigten und beträgt heute ca. 300 Miterbeiter. Die gute Arbeitsatmosphäre und die Mitwirkung des ganzen Teams an der Entwicklung der Firma gehören zu den wichtigsten Faktoren, die sich unmittelbar auf die wachsende Zufriedenheit der Kunden, und letztlich auch auf den Markterfolg des Unternehmens auswirken.
| Anzahl von Eingängen | 8 |
| Abmessungen des Gehäuses | 70 x 92 x 60 mm |
| Betriebstemperatur | 0°C...+45°C |
| Gewicht | 144 g |
| IP-Schutz | IP20 |
| Maximales Anzugsmoment | 0,5 Nm |
| Temperaturbereich für Lagerung/ Transport | -25°C...+70°C |
| Anzahl der Felder auf der DIN-Schiene | 4 |
| Konformiätszertifikat | nr 324/13957//17 |
| Maximaler Kabelquerschnitt | 2.5 mm² |
| Stromaufnahme aus dem KNX-Bus | < 15 mA |
| Maximale Reaktionszeit auf Telegramm | < 20 ms |
| Maximale Anzahl an Kommunikationsobjekten | 108 |
| Maximale Anzahl an Gruppenadressen | 256 |
| Maximale Anzahl an Assoziationen | 256 |
| Spannung (KNX-Bus) | 20…30 V DC |
| Eingangsstrom | 1,5 mA |
| Zulässiger Spannungsbereich | 0…30 V AC/DC |
| Spannungsbereich für das Signal | 0…4 V AC/DC |
| Spannungsbereich für das Signal | 9…30 V AC/DC |
